problème urgent circuit electrique sur adria de 1982?

[ardenois]

bonjour,
j'ai débranché mes fils de mon circuit de caravane(voir photos)pour faire des travaux!!!problème comme je suis novice en electricité je ne sais plus remonter celui ci ,mais une chose est sûre le fil avec porte fusible de 40A se branche au bloc transparent des fils de caravane)à,mais quel fil?

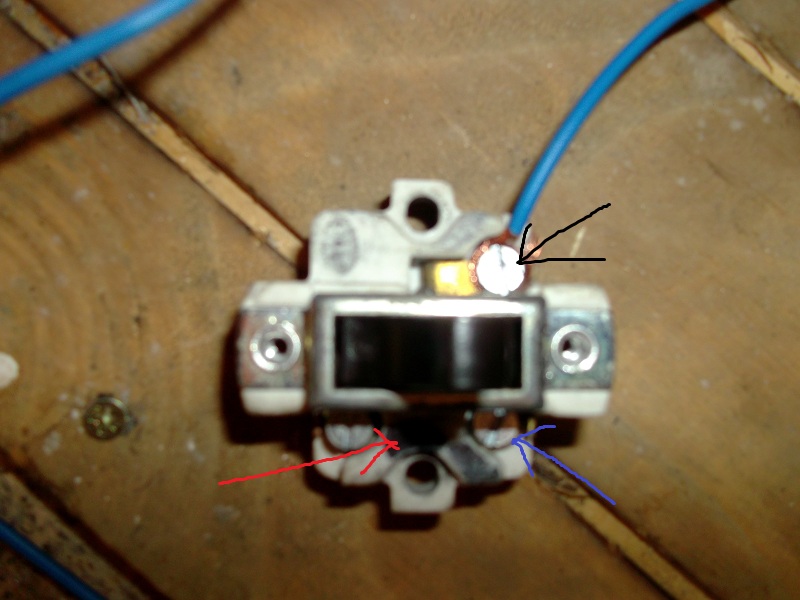

de plus sur l'inverseur il ya 3 fils pouvez vous me dire un par un ou se branche ces fils à la fois sur l'inverseur et au bloc caravane?

MERCI DE VOTRE AIDE

[Menhir22]

de faire quelques photos bien lisible

nous ne sommes pas des fakirs


LP

[ardenois]

bonjour,
ok je vais en faire

[Ales67]

Dans un transfo tu as le:
-Primaire en l'occurrence 0-230 V
-Secondaire 12 V

[Ales67]

L'interrupteur en fait est un inverseur pour 230 V ou 12 V (Trois fils c'est un inverseur)

[ardenois]

j'ai pris des photos,mais je ne peux les mettrent sur le forum,elles sont trop grandes

[ardenois]

bonsoir,

comme je ne peux mettre les photos,donnez moi un adresse mail valide afin que je vous les envoient!!merci

[ardenois]

L'interrupteur en fait est un inverseur pour 230 V ou 12 V (Trois fils c'est un inverseur)

oui mais ça ne me dit pas ou les brancher?

[Bonaud]

j'ai pris des photos,mais je ne peux les mettrent sur le forum,elles sont trop grandes

Passe par un hébergeur comme http://fotoforum.fr/
Il te suffira de copier le lien !

Sinon diminue leur taille, avec par exemple Paint.net, en diminuant la résolution, puis les dimensions !

Serge

[ardenois]

j'ai pris des photos,mais je ne peux les mettrent sur le forum,elles sont trop grandes

Passe par un hébergeur comme http://fotoforum.fr/
Il te suffira de copier le lien !

Sinon diminue leur taille, avec par exemple Paint.net, en diminuant la résolution, puis les dimensions !


Serge

je vais essayer!!mais je promet rien!!

[ardenois]

de faire quelques photos bien lisi


LP

[ardenois]

de faire quelques photos bien lisi


LP

[ardenois]

de faire quelques photos bien lisi


LP

[ardenois]

Dans un transfo tu as le:
-Primaire en l'occurrence 0-230 V
-Secondaire 12 V

j'ai reussi à mettre des photos!!qu'en penses tu?

[ardenois]

bonsoir,

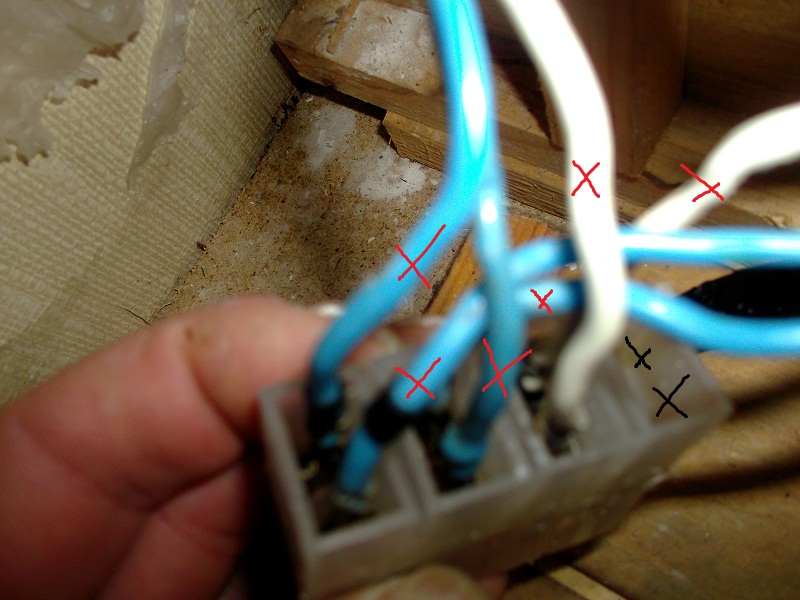

les photos sont en post!!merci d'y jeter un coup d'oeil,et vous verrez l'installation comme elle était à l'origine!!sauf que je ne sais pas rebrancher le transfo en 12v,par contre il fonctionne en 220v,à mon avis il faut modifier les fils de l'inverseur aux fils de la caravane(voir photo,boitier plastique,avec arrivée des fils,je pense faisceau+ de autres fils bleus dont je ne sais ce que c'est)

merci de vos conseils
