installation boiler B10 Gaz

Discussion liée aux équipements d'eau des caravanes (réservoirs, tuyauterie, WC, ...).

Modérateurs : Modérateurs, Adhérent et modérateur

Avatar de l’utilisateur
burny
Messages : 692
Inscription : 20 juil. 2018 19:26
Localisation : Feurs (42)

Re: installation boiler B10 Gaz

Message par burny » 28 sept. 2018 14:47

et oui !!

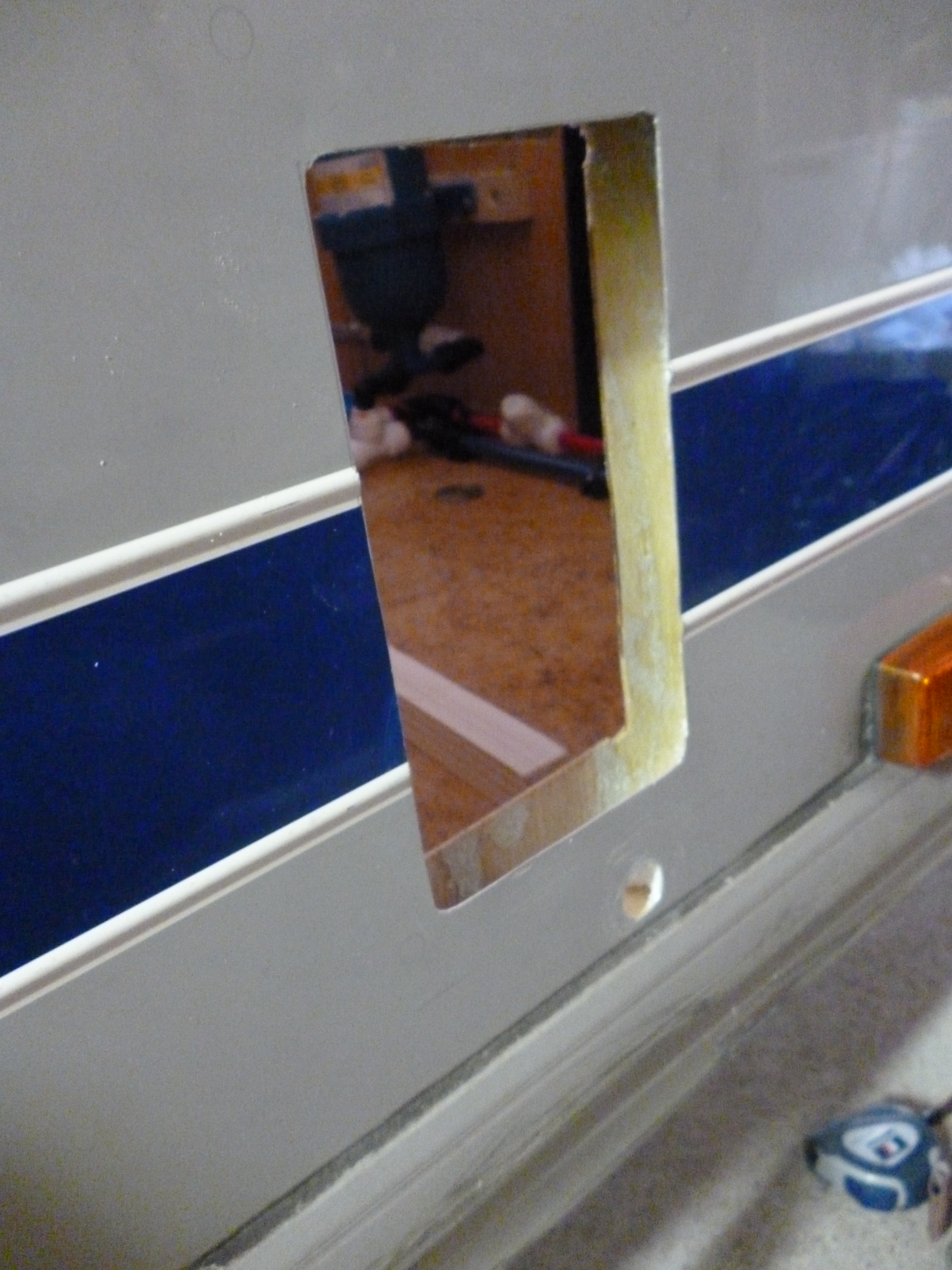

le plus chiant à faire est de retirer le polystyrène pour mettre en lieu et place les tasseaux, c'est chose faite plus qu'à coller ces derniers :D

Pièces jointes
Dernière modification par burny le 29 sept. 2018 10:35, modifié 1 fois.
Burstner FUN 400 TS de 2002, Fourgon JUMPER 2,0 l BlueHDI 110 CV H1L1


Avatar de l’utilisateur
Menhir22
Adhérent
Adhérent
Messages : 12478
Inscription : 04 juin 2013 23:29
Pays : France
Localisation : région Bretagne, côte d' Armor

Re: installation boiler B10 Gaz

Message par Menhir22 » 28 sept. 2018 16:59

c' est vrai,

c' est un peu chiant mais c' est mieux d' en mettre des tasseaux;

j' espère que tu n' as pas pris du chêne ===8 ===8

Pierre
BONJOUR,
mon convoi : 1 voiture et 1 caravane
TOUAREG V 10, 313 ch, 750 Nm,
FENDT DIAMAND 650 PTC 2000 PV 1560
ma devise : on the road again

AU REVOIR,

PS: de Michel Audiard " j'parle pas aux cons, ça les instruit "

Avatar de l’utilisateur
burny
Messages : 692
Inscription : 20 juil. 2018 19:26
Localisation : Feurs (42)

Re: installation boiler B10 Gaz

Message par burny » 28 sept. 2018 17:24

pourquoi ? trop lourd ? :mrgreen:

non, j'ai mis du Balsa ===7
Burstner FUN 400 TS de 2002, Fourgon JUMPER 2,0 l BlueHDI 110 CV H1L1


Avatar de l’utilisateur
burny
Messages : 692
Inscription : 20 juil. 2018 19:26
Localisation : Feurs (42)

Re: installation boiler B10 Gaz

Message par burny » 29 sept. 2018 10:35

bonjour, la suite :

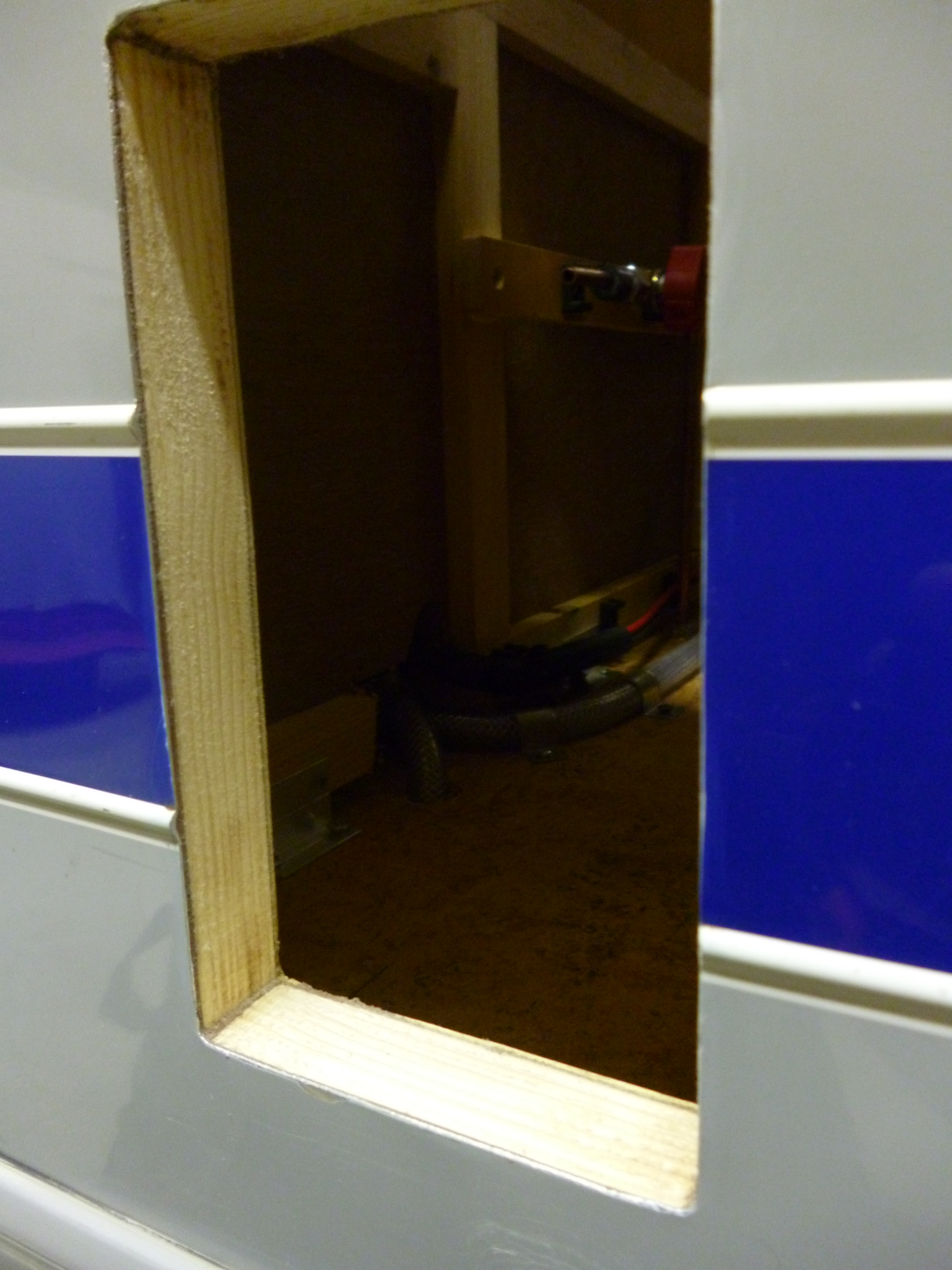

d'abord, les tasseaux c'est en Pin :mrgreen:

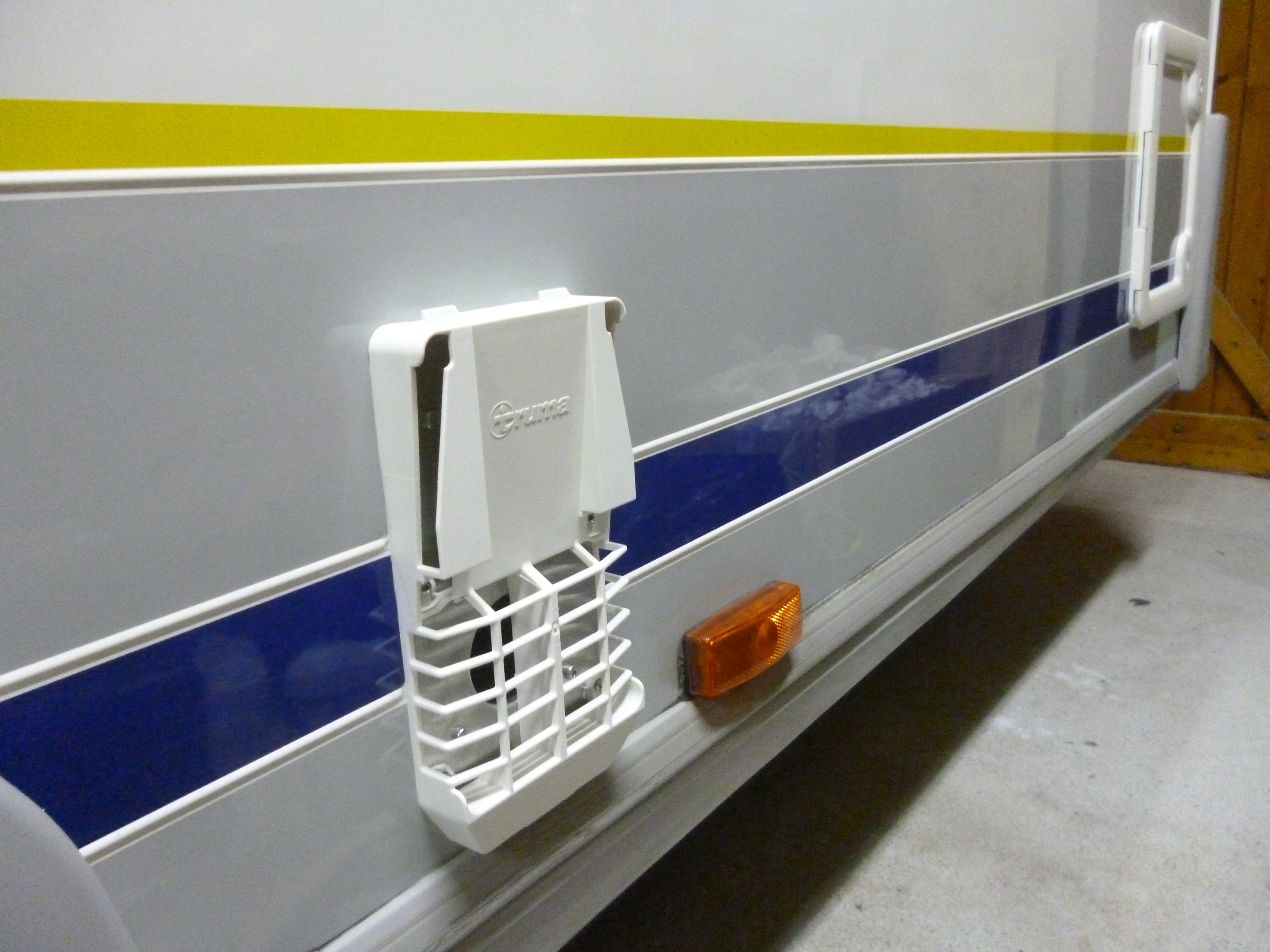

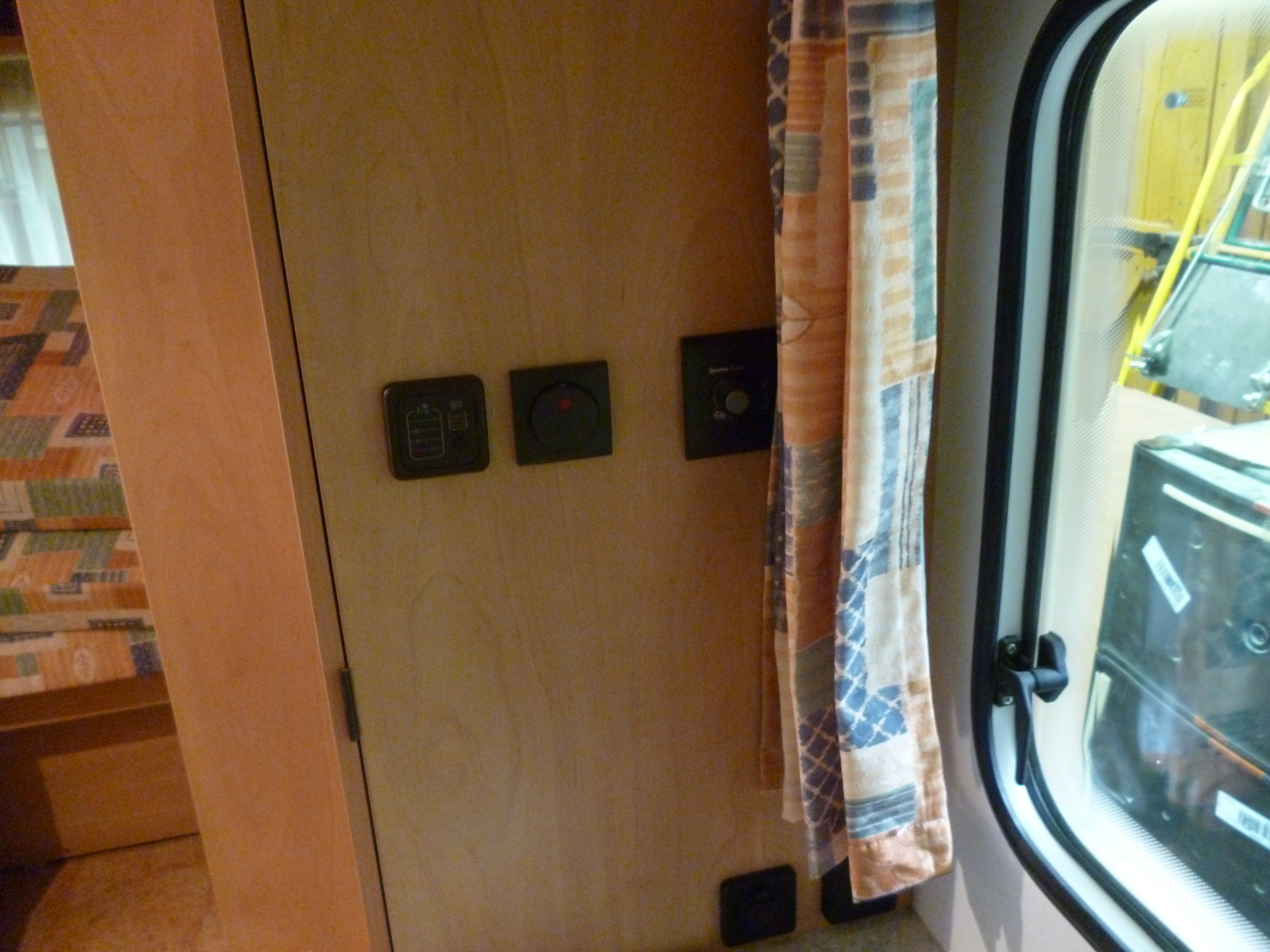

le boiler est en place, fixé, ventouse collée, etc ... plus qu'à le raccorder :D et mise en place de la commande "mode gaz", pour la commande "mode élect" ce n'était pas prévu jusqu'à la livraison !! donc je ne sais pas encore ce que je vais en faire, mais l'ayant à dispo, ce serait dommage de ne pas prévoir son raccordement :roll:

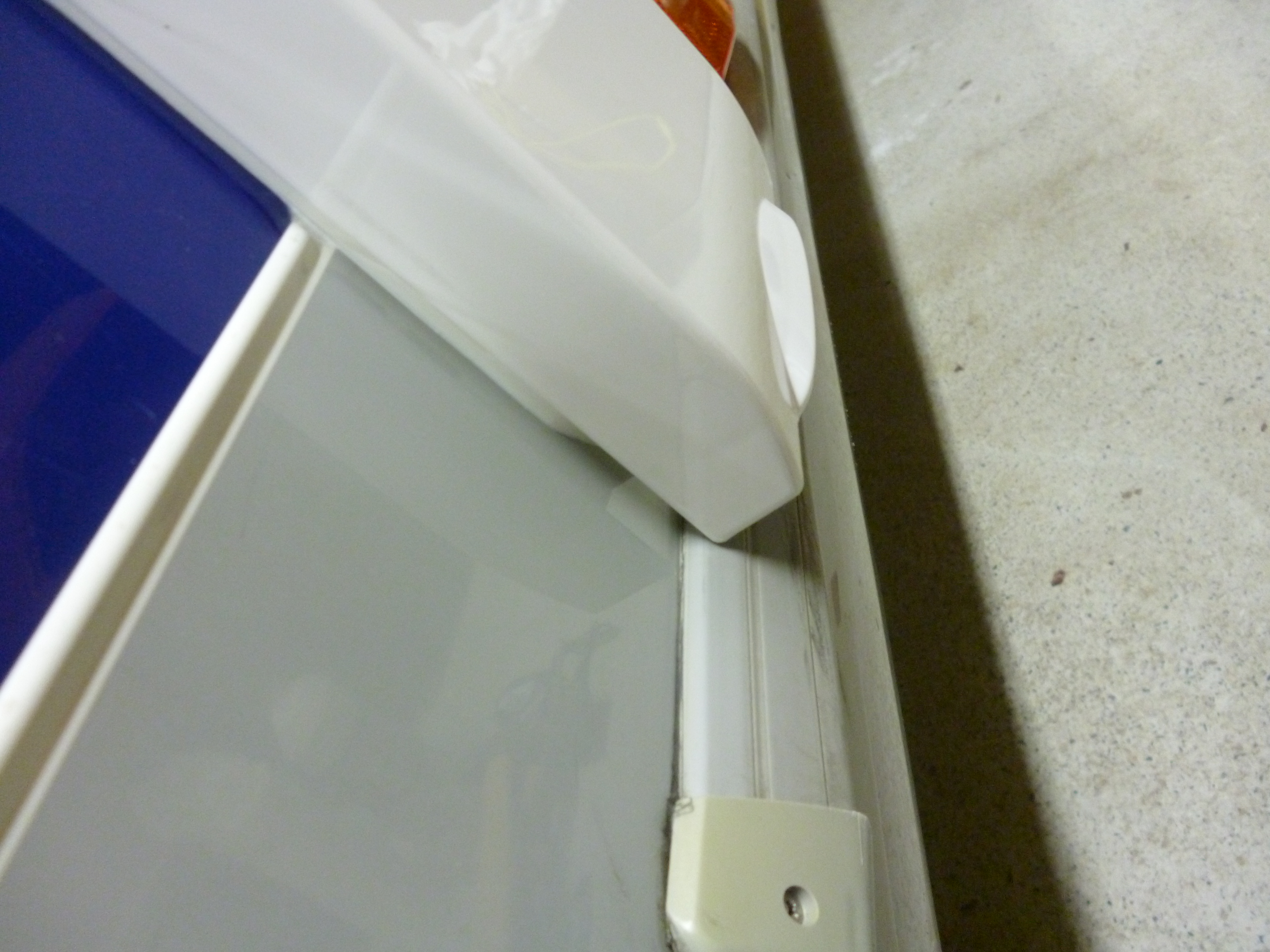

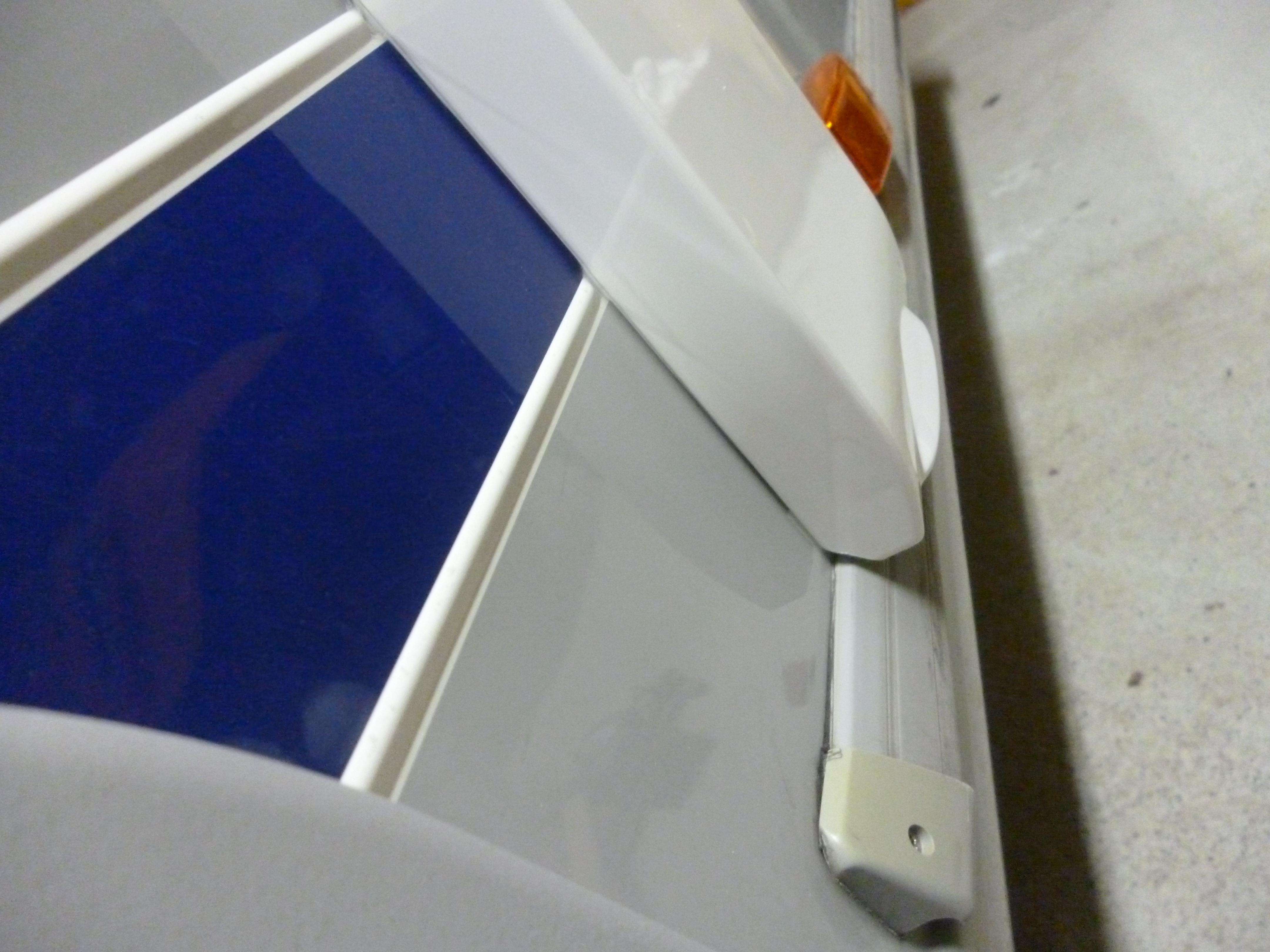

A noter que j'ai applati les nervures extérieures de la carrosserie à l'emplacement de la ventouse pour que celle ci plaque bien à plat sur la carrosserie :wink:

les photos parlent d'elles même :wink:





Pièces jointes
Burstner FUN 400 TS de 2002, Fourgon JUMPER 2,0 l BlueHDI 110 CV H1L1


Avatar de l’utilisateur
Menhir22
Adhérent
Adhérent
Messages : 12478
Inscription : 04 juin 2013 23:29
Pays : France
Localisation : région Bretagne, côte d' Armor

Re: installation boiler B10 Gaz

Message par Menhir22 » 29 sept. 2018 11:45

===8 ===8

je sens que l' eau chaude n' est pas loin :mrgreen:

Pierre
BONJOUR,
mon convoi : 1 voiture et 1 caravane
TOUAREG V 10, 313 ch, 750 Nm,
FENDT DIAMAND 650 PTC 2000 PV 1560
ma devise : on the road again

AU REVOIR,

PS: de Michel Audiard " j'parle pas aux cons, ça les instruit "

Avatar de l’utilisateur
burny
Messages : 692
Inscription : 20 juil. 2018 19:26
Localisation : Feurs (42)

Re: installation boiler B10 Gaz

Message par burny » 29 sept. 2018 12:26

il me manque deux trois raccords (pour passer de tuyau PER à souple) et un anti retour, ainsi que du cable pour rallonger le cable de commande :roll:

cet apm, je raccorde le gaz et je mets en essai pour voir si pas de fuite entre ma vanne gaz et le boiler :D

pas fait de plomberie depuis jeudi, ça commence à faire loin ===7
Burstner FUN 400 TS de 2002, Fourgon JUMPER 2,0 l BlueHDI 110 CV H1L1


Avatar de l’utilisateur
burny
Messages : 692
Inscription : 20 juil. 2018 19:26
Localisation : Feurs (42)

Re: installation boiler B10 Gaz

Message par burny » 29 sept. 2018 15:21

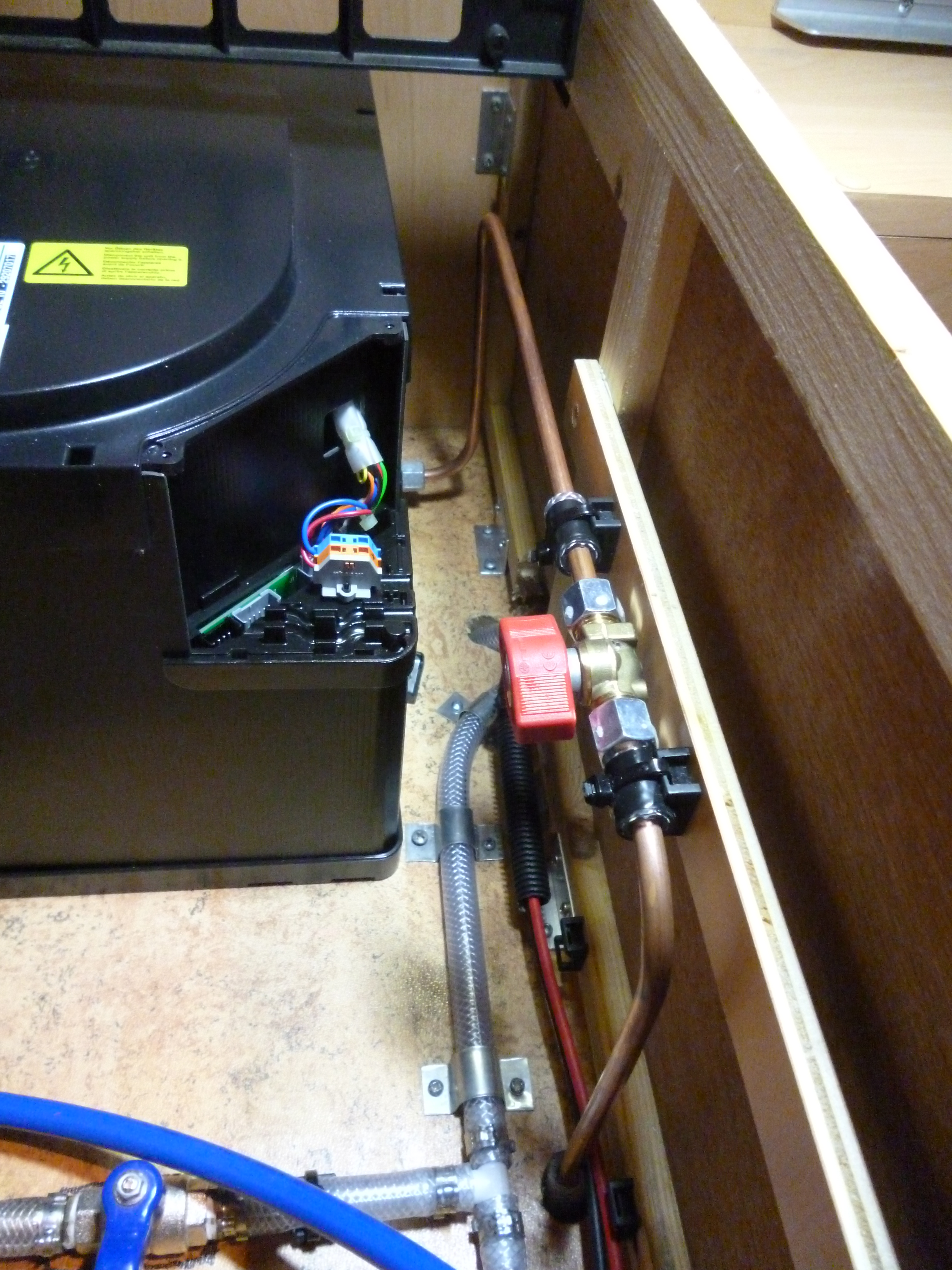

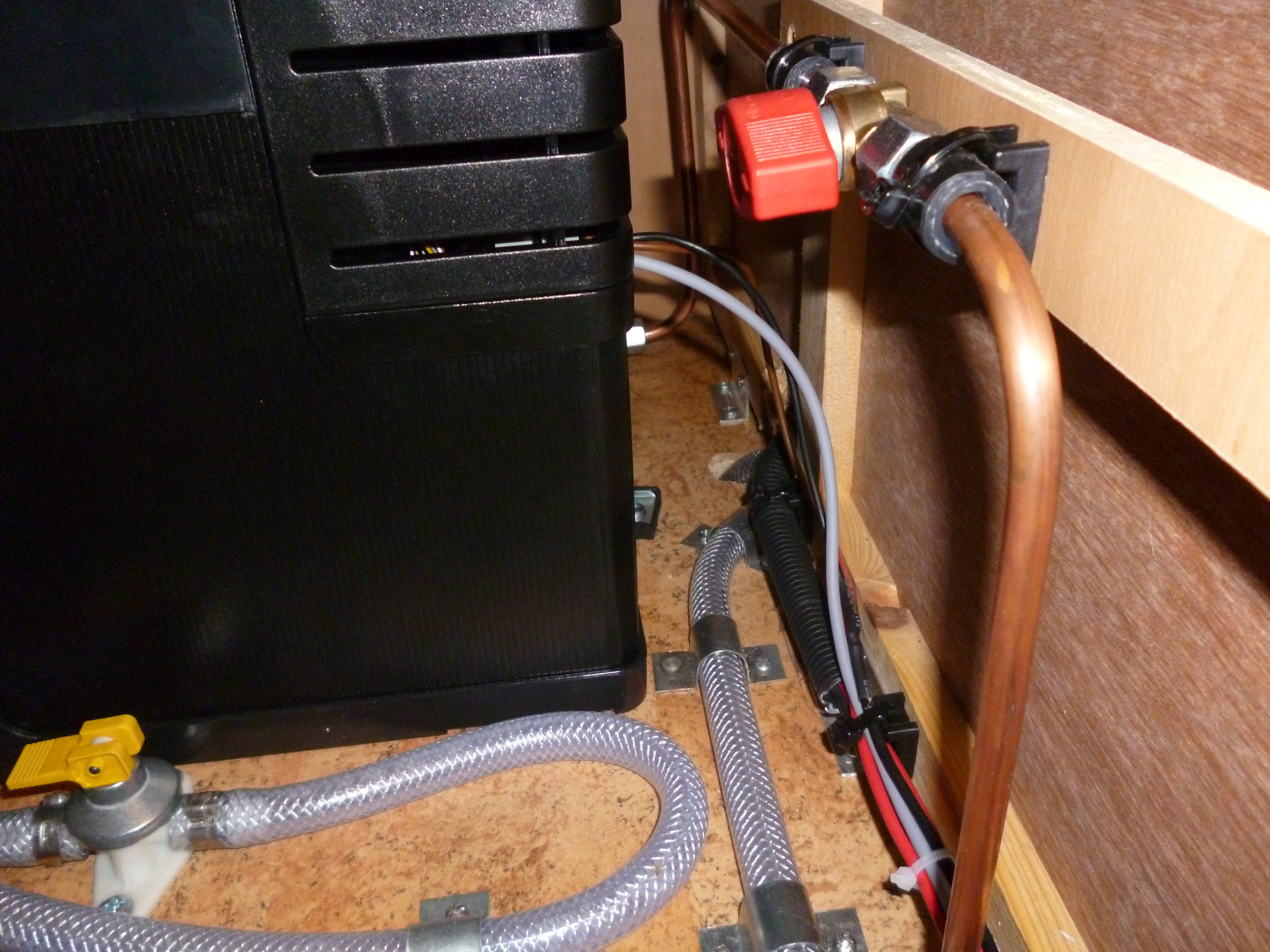

voilà, raccordement du gaz fini, c'est en pression de service, savonnage fait et pas de bulle ou de bave de crapaud pour l'instant ni odeur de gaz.

ce soir je ferme la bouteille de gaz, et j'attend quelques jours avant d'ouvrir un feu de la cuisson pour voir si encore sous pression :roll:

je n'ai pas l'équipement nécessaire chez moi (mano basse pression, raccord qui va bien) pour faire un essai digne de ce nom, mais avec cette méthode (un peu longue) je suis quasi certain de la bonne étanchéïté de l'ensemble :D

Pièces jointes
Dernière modification par burny le 30 sept. 2018 11:16, modifié 2 fois.
Burstner FUN 400 TS de 2002, Fourgon JUMPER 2,0 l BlueHDI 110 CV H1L1


Avatar de l’utilisateur
burny
Messages : 692
Inscription : 20 juil. 2018 19:26
Localisation : Feurs (42)

Re: installation boiler B10 Gaz

Message par burny » 29 sept. 2018 19:43

suite et fin pour aujourd'hui :

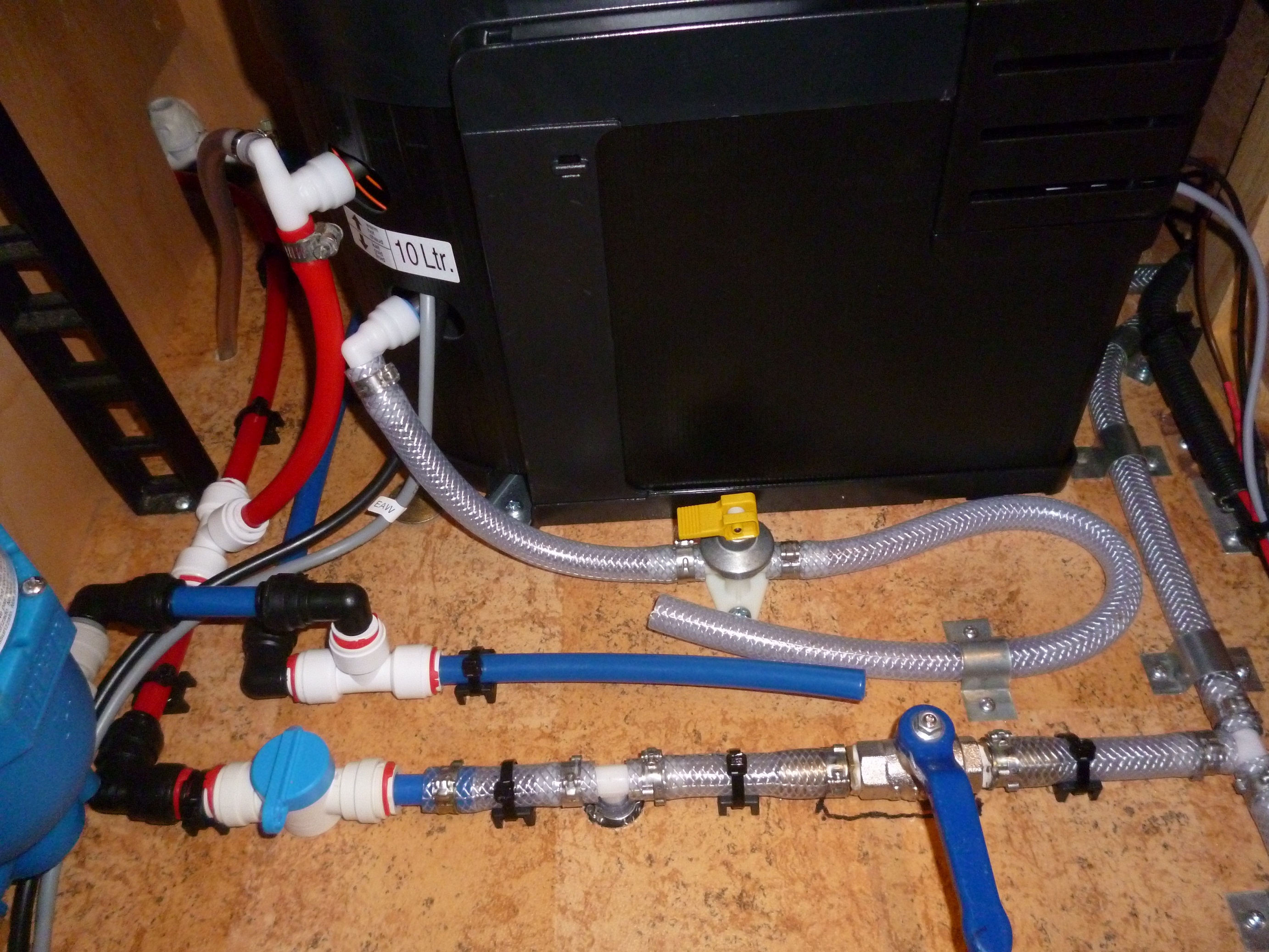

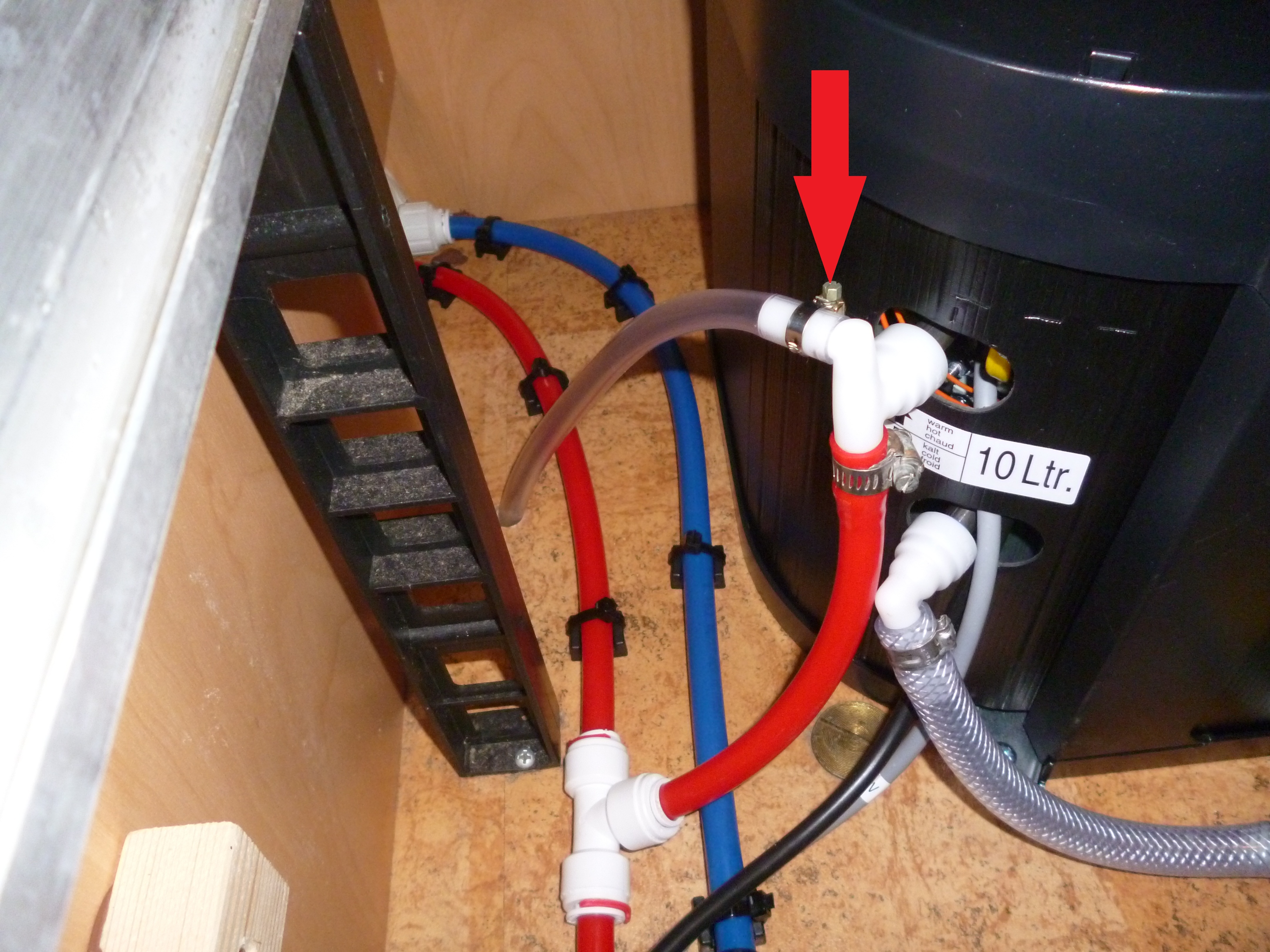

à noter le collier de serrage sur le tuyau cristal du raccord eau chaude (flèche rouge), indispensable bien que non indiqué dans la notice. Mon expérience chez Notin m'a montré que parfois ce tube cristal s'enlève de lui même (même si emboité à fond), la parade a été d'ajouter un petit collier de serrage :wink:



Pièces jointes
Dernière modification par burny le 30 sept. 2018 11:19, modifié 2 fois.
Burstner FUN 400 TS de 2002, Fourgon JUMPER 2,0 l BlueHDI 110 CV H1L1


Avatar de l’utilisateur
Menhir22
Adhérent
Adhérent
Messages : 12478
Inscription : 04 juin 2013 23:29
Pays : France
Localisation : région Bretagne, côte d' Armor

Re: installation boiler B10 Gaz

Message par Menhir22 » 29 sept. 2018 20:33

super ton installation, on voit de suite le pro ===8 ===8

les colliers il est plus prudent d' en mettre même si pas indiqué :mrgreen:

au fait, pourquoi un anti retour, perso j' en ai pas mis !

Pierre
BONJOUR,
mon convoi : 1 voiture et 1 caravane
TOUAREG V 10, 313 ch, 750 Nm,
FENDT DIAMAND 650 PTC 2000 PV 1560
ma devise : on the road again

AU REVOIR,

PS: de Michel Audiard " j'parle pas aux cons, ça les instruit "

Avatar de l’utilisateur
blancoco
Messages : 4502
Inscription : 06 mai 2014 23:26
Pays : France
Localisation : 18

Re: installation boiler B10 Gaz

Message par blancoco » 29 sept. 2018 20:59

===8 ===8 bien joué ! Beau travail !
Burstner 5705 Tv city - année 1989 - double essieux - Ptac 1300 - Pv 1079 - Cu 221
[imgImage[/img]

Avatar de l’utilisateur
burny
Messages : 692
Inscription : 20 juil. 2018 19:26
Localisation : Feurs (42)

Re: installation boiler B10 Gaz

Message par burny » 29 sept. 2018 21:57

j'hésite avec l'anti retour, on n'en mettait pas non plus chez Notin, ce sera plus simple, juste à raccorder les deux tuyaux et c'est fini :roll:

En fait, l'anti retour en entrée de chauffe eau permet d'éviter que l'eau chaude ne revienne en arrière dans le circuit eau froide pendant que la pompe est arrêtée, c'est à dire pendant la phase de descente de la pression avant que la pompe ne redémarre. Si cette phase entre la pression max (arrêt de la pompe) et la pression mini (redémarrage de la pompe), ce qu'on appelle l'hystérésie, est assez importante, on peux se retrouver avec de l'eau chaude à la place de l'eau froide, le ballon d'eau chaude faisant en quelques sortes office de ballon tampon (de pression).

je rajouterai que si on ajoute ce clapet anti retour, il faut prévoir également une purge de l'eau pour le reste de l'installation d'eau froide !

Pierre, tu as mis un vase d'expansion ??
Burstner FUN 400 TS de 2002, Fourgon JUMPER 2,0 l BlueHDI 110 CV H1L1


lolofay
Messages : 650
Inscription : 01 janv. 1970 01:00

Re: installation boiler B10 Gaz

Message par lolofay » 29 sept. 2018 22:54

salut

j'sais pas mais perso vase d'expansion , anti-retour et compagnie ...

on te conseille ça partout mais aucun constructeur ne le met d'origine .... enfin en tout cas j'ai jamais vu ...

Plus c'est simple moins on a de risque de panne ... avec un tel truma avant que l'eau chaude ne revienne dans l'eau froid ... il va en falloir du temps !

Lolo

Avatar de l’utilisateur
burny
Messages : 692
Inscription : 20 juil. 2018 19:26
Localisation : Feurs (42)

Re: installation boiler B10 Gaz

Message par burny » 29 sept. 2018 22:58

oui, au début (cet apm) me suis dit je vais faire comme dit sur la notice, puis après me suis rappelé qu'on en mettait pas sur les CC, et je fais une installation identique, sauf que j'ai un B10 au lieu d'un combi 6, et que je ne met pas de Frostcontrol.

quoi qu'il en soit, je viens de raccorder les deux tuyaux, directement et on verra bien à l'usage :mrgreen:

par contre, le vase d'expansion avec du tuyau PER en installation, vaux mieux le mettre, avec du tuyau souple, pas besoin :wink:
Burstner FUN 400 TS de 2002, Fourgon JUMPER 2,0 l BlueHDI 110 CV H1L1


Avatar de l’utilisateur
Menhir22
Adhérent
Adhérent
Messages : 12478
Inscription : 04 juin 2013 23:29
Pays : France
Localisation : région Bretagne, côte d' Armor

Re: installation boiler B10 Gaz

Message par Menhir22 » 30 sept. 2018 08:24

j' ai toujours mis un vase d' expansion :mrgreen: c' est même recommandé.

le bleu, le même que toi, l' autre le blanc, bof

jamais d' anti retour et jamais eu d' eau chaude dans le circuit froid du moment que ta pompe est bien étanche, il n' y a aucune chute de pression.
je coupe la pompe lorsqu' on quitte la roulotte, c' est plus prudent :mrgreen: sinon, elle reste souvent allumée et jamais entendu une mise en route inopinée.

Pierre
BONJOUR,
mon convoi : 1 voiture et 1 caravane
TOUAREG V 10, 313 ch, 750 Nm,
FENDT DIAMAND 650 PTC 2000 PV 1560
ma devise : on the road again

AU REVOIR,

PS: de Michel Audiard " j'parle pas aux cons, ça les instruit "

Avatar de l’utilisateur
burny
Messages : 692
Inscription : 20 juil. 2018 19:26
Localisation : Feurs (42)

Re: installation boiler B10 Gaz

Message par burny » 30 sept. 2018 08:52

oui, c'est comme ça que je vois les choses pour moi, ça veux dire que ta pompe est bien réglée, car il y a toujours une légère baisse de pression lorsque la pompe est arrêtée (par son prestostat) et qu'on tire de l'eau, et avant que la pompe ne se remette en route. Si l'écart entre pression max et mini est important, là il y a un risque de reflux d'eau chaude :wink:

je ne parlais pas de fuite d'eau ou problème d'étanchéïté, juste la baisse de pression liée au débit d'eau sur un robinet :D
Burstner FUN 400 TS de 2002, Fourgon JUMPER 2,0 l BlueHDI 110 CV H1L1
